排水板水平通水量测试仪如何进行选型

土工、路基、软基处理实验室采购排水板水平通水量测试仪，很容易只盯着报价，忽略测量精度、舱体密封、侧压力控制这些核心点。水平通水量直接反映塑料排水板导水能力，是软基加固工程质量判定的关键数据，选型不能只看价格，要从测试原理、硬件精度、标准合规、使用维护综合考量。

一、先搞清测试原理：测的是“规定压力下沿平面导水”

水平通水量，通俗讲就是排水板在深层软土被压实（侧压力350kPa）情况下，水沿板面横向排走的能力。试验时试样保持350kPa侧压力、水力梯度i=0.5，测量单位时间内渗水量。设备本质是在压力舱里模拟“被土压住但还能导水”的真实工况，选型要确认侧压力施加是否稳定、水头差调节是否灵活，否则测出的数据跟现场实际对不上。

二、核对标准清单，保证数据能用于质检报告

做第三方检测、工程验收，仪器必须符合对应行业规范，否则出具数据不具效力。

设备满足JTG E50 T1143-2006、SL/T 235-26-2012、JT/T 521-附录A-2004、JTS-206-1-附录B B.3-2009、JTS/T245-2023等多部公路、水利、水运行业标准，涵盖路基、水利枢纽、港口软基处理多个工程场景，数据可直接用于工程质检与竣工验收。

三、重点考察压力测量与控制：侧压力是试验误差最大来源

侧压力不稳、压力表精度差，是通水量测试数据离散的头号原因。很多低价设备用普通机械表，读数漂移，平行试验差异大。

本设备配备定制压力表，采用进口高精度扩散硅压力传感器配合16位高分辨率A/D转换器，压力表精度0.4%FS，侧压力稳定控制在350±20kPa。压力表支持一键校零，适应不同环境；内置高能量锂亚电池，连续使用超1.5年；单位可在kPa、MPa、Psi、mmHg、Bar、Kgf/cm²六种间切换，贴合不同检测习惯。

四、检查压力舱与密封设计：漏气漏水直接废掉整组试验

压力舱密封不严、夹持变形，会导致侧压力建立不起来、水从缝隙渗漏，试验结果完全失真，还得反复返工。

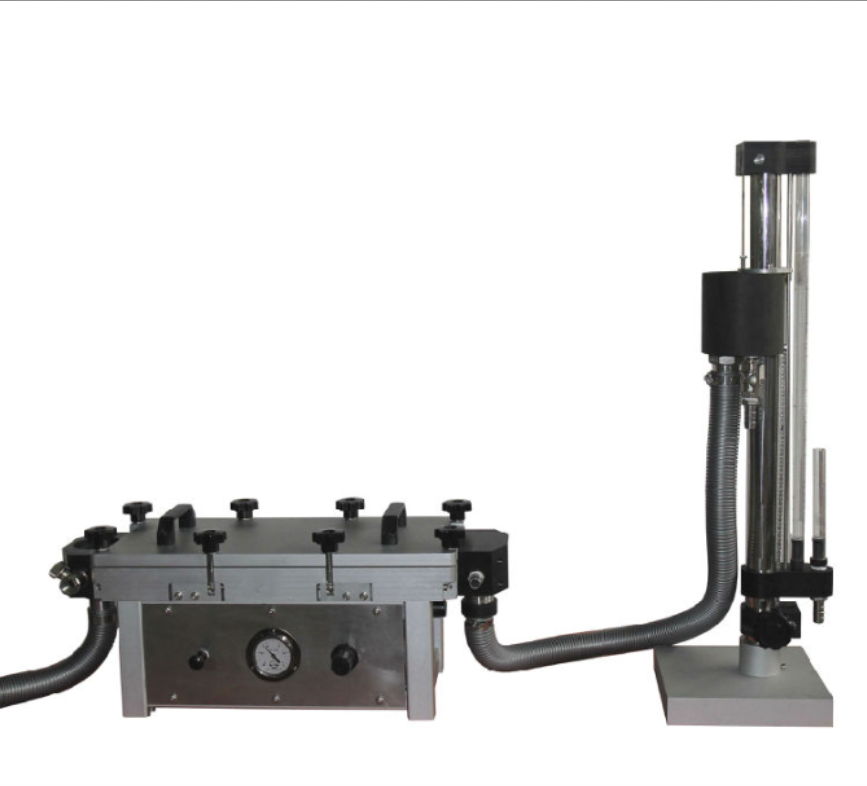

设备采用开启式舱门，装样方便；机身铸铝一体成型，保证压力舱密封刚性。特别设计的试样夹持装置，防止塑料芯板受压变形，配合密封圈，夹持处不漏气、不漏水。这点对测试准确性和效率影响很大，选型务必现场验漏。

五、关注水路与水头调节：减少水头损失，结果更准

水力梯度靠水塔高度调节，如果水路管道设计不合理，沿程水头损失大，实际水力梯度偏离设定值，测出的通水量偏低。

设备水头差调节范围0~400mm，通过水塔高度灵活调节水力梯度；水路管道合理布置，最大限度减少水头损失，保证i=0.5梯度真实准确。配合气动控制元件精准调节压缩空气进出与压力，为试验稳定提供侧压力。

六、清点配套配件，避开低价引流、配件单独加价的坑

很多厂商报价只报主机，乳胶膜、密封板、O形圈这些易耗件单独收费，落地成本远超预算。

本设备出厂全套标配：主机1台、塑料水管4根、气管1根、乳胶膜3个、密封板2个、O形圈3个、卡箍2个、底脚4个，含产品装箱单、说明书、合格证，到货即可开展试验，无隐形加价。还可按客户要求定制压力舱及密封板，适配不同尺寸试样。

七、总结

上海千实精密机电科技有限公司深耕土工合成材料检测仪器研发生产，设备出厂完成整机校验，提供上门调试与操作培训，可配合仪器计量校准，长期稳定供应乳胶膜、密封板、O形圈等耗材，保障实验室长期稳定开展检测工作。

选购排水板水平通水量测试仪，别只看价格，重点盯压力测量精度、舱体密封性、水路水头损失、标准适配这几项。这台设备在压力控制、密封工艺、定制化配套上有明显优势，适合土工材料企业、水利交通质检单位采购使用。
