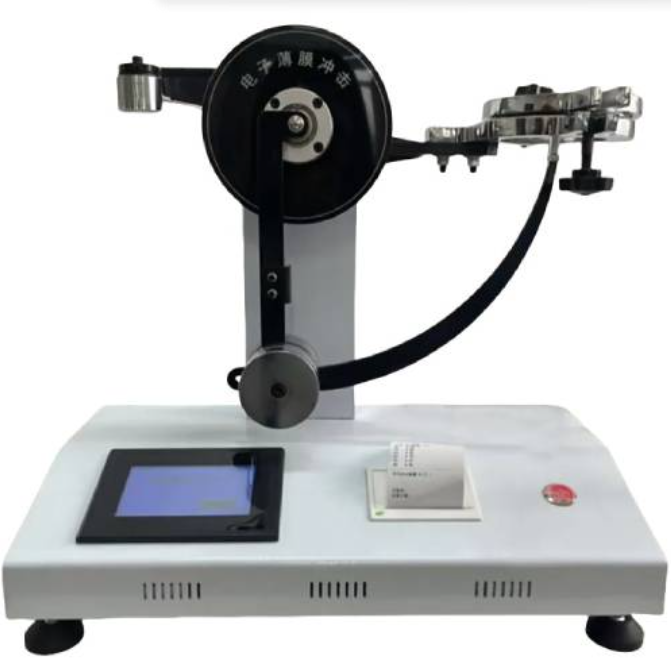

食品、医药包装薄膜，在仓储、物流运输过程中，经常受到磕碰、瞬时撞击。很多薄膜拉伸指标合格，但遭遇瞬间冲击就容易出现破洞、漏气，造成物料泄漏变质。薄膜摆锤冲击试验机，就是用来量化薄膜承受瞬时冲击能力的专用设备，把薄膜韧性从主观手感变成可对比的实验数据，是薄膜生产、包装企业实验室的常用检测仪器。
设备依靠半球形冲头随摆锤高速运动冲击薄膜试样，冲头刺穿薄膜时会消耗摆锤的动能。仪器采集冲击前后的能量差值，换算出薄膜被冲破所吸收的能量，以此评判薄膜抗摆锤冲击性能。吸收能量越高，代表薄膜抗冲击韧性越好，更能抵御运输过程中的撞击损伤。
设备配备多规格冲头与夹具，可切换A、B两种试验方法，冲击能量覆盖1‑3J，可选5J，能量分辨率可达0.001J；试样依靠气缸夹紧，需要外接0.6MPa气源，整机体积小巧，净重64kg，方便实验室安放。
在测试过程中，应确保测试设备的准确性和可靠性，避免外界因素对测试结果的影响。
试样制备和测试步骤应严格按照标准进行，以确保测试结果的准确性和可比性。
在测试过程中，应注意观察试样的破损情况，以便对薄膜的抗冲击性能进行准确评估。
1.确定试验方法：
A法：冲头直径25.4mm，夹具内圈直径60mm。
B法：冲头直径19mm，夹具内圈直径89mm。
根据不同的试验方法选用不同的冲头和夹具，更换夹具时注意下夹具带有O型圈的面朝上。试样的夹放由气缸控制，故而每次试验前要检查气源压力。
2.设备平衡调节：
扬起摆锤体，摆锤释放杆自动顶出，摆角显示210.02.
释放摆锤，等摆锤不再摆动时，调整四个调平底脚，使摆角显示120.00.
若做几次空摆停下时摆角都显示120.00.表示平衡已调好。
长期不使用时，为了保证仪器精度，在试验前，做至少15次空摆，观察冲击能量值，应为0.000J。
3.设置参数并夹持试样：
设置测试参数，如冲击速度、冲击能量等。
夹持试样，确保试样夹紧不能有滑移，也不应有褶皱或四周张力过大的现象。
释放摆锤体，观察冲击能量值是否在摆锤大量程的20%~80%之间，否则增加或更换量程砝码。
当更换量程砝码时，需要重新调节仪器的平衡及重新校验空摆角度。
4.进行冲击试验：
调整好量程后，重复上述步骤进行试样的冲击试验。
记录每次冲击试验的结果，包括冲击能量值、试样破损情况等。
5.查看试验报告：
在操作软件中查看并打印试验报告，对测试结果进行分析和评估。
这款设备适配PE、PP复合膜、镀铝膜、铝塑膜、尼龙膜等各类薄膜薄片。薄膜生产企业用来做原料入厂检验、成品批次抽检，监控配方、工艺波动带来的韧性变化；食品、药企包材实验室，用来筛选包装袋，降低物流破损率；第三方检测机构、科研院校，用于新材料研发对比，完成材料性能评估。
实际生产中，只测拉伸强度不足以预判包装运输破损风险，摆锤冲击测试模拟瞬时撞击工况，可以提前发现薄膜隐性缺陷，帮助企业优化膜材配方、复合工艺，减少后期批量损耗，为产品品质筑牢防线。
