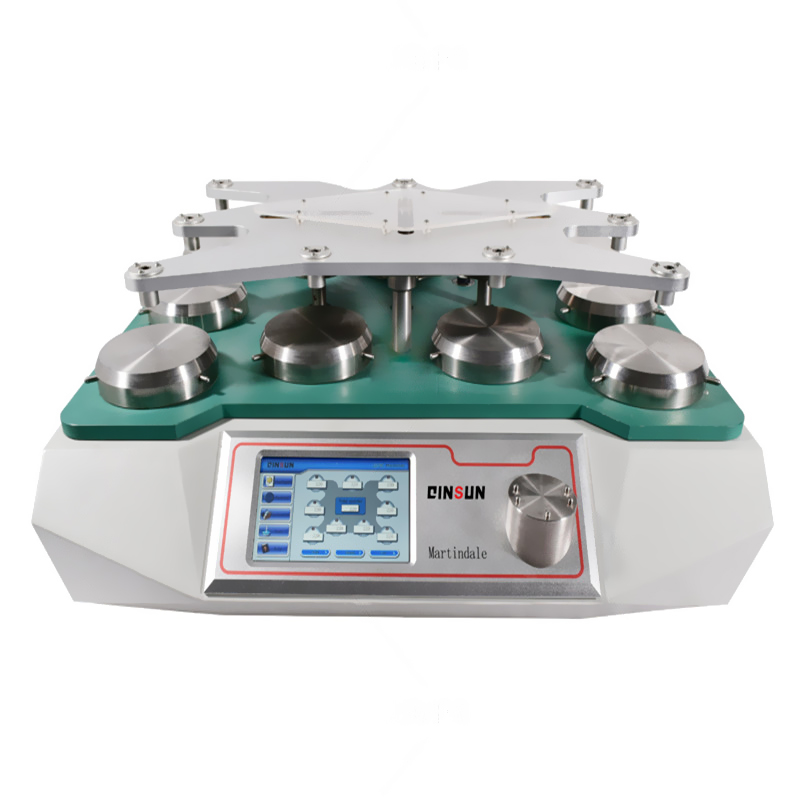

马丁代尔耐磨性试验仪是我司自主研发生产的测试设备，适用于针织物、毛纺织物、人造革、合成革等在压力下耐磨性和起毛起球程度试验，应用于纺织，鞋类，服装等多种行业。
符合标准：
GB/T 13775-92 棉、麻、绢丝机织物耐磨性试验 马丁代尔法
GB/T 21196.1-2007 纺织品 马丁代尔法织物耐磨性的测定 第1部分
GB/T 21196.2-2007 纺织品 马丁代尔法织物耐磨性的测定 第2部分
GB/T 21196.3-2007 纺织品 马丁代尔法织物耐磨性的测定 第3部分
GB/T 21196.4-2007 纺织品 马丁代尔法织物耐磨性的测定 第4部分
GB/T 4802.2-1997 纺织品 织物起球试验 马丁代尔法
GB/T 8690-88 毛织物耐磨试验方法 马丁代尔法
ISO 12945-2:2002 纺织品 织物表面起球性能的测定 第2部分马丁代尔法
ASTM D 4966-1988 织物耐磨性测试 马丁代尔耐磨测试仪
ASTM D 4970-2002 织物抗起毛起球试验方法 马丁代尔测试仪
试验原理：
1.圆形织物试样在一定的压力下，与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦，导致试样破损，以试样破损的耐磨次数表示织物的耐磨性能。
2.圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦，达到规定的转数后，评定试样起毛起球等级。
技术参数：
1.计数范围：0～999999次；
2.工位数：4、6、9工位；
3.加压物质量：
a.夹持器：200±1g
b.衣料试样重锤：395±2g
c.家具装饰品试样重锤：594±2g
d.不锈钢蝶片：260±1g
4.动程范围：横向：60.5±0.5mm，纵向：24±0.5mm；
5.磨块有效摩擦直径：
A型 200g（1.96N）摩擦头（9kPa）￠28.8 －0.084mm
B型 155g（1.52N）摩擦头（12kPa）￠90 －0.10mm
6.装样压锤质量：2385±10g；
7.夹持器与磨台相对运动速度：20-70r/min（可调）。
试验步骤：
1、在试样的平整部位裁取一块试样，如果是鞋垫，应该裁到转印部位；
2、从试验机上取下荷重和荷重轴杆；
3、取下顶部平板和测试夹具；
4、试样的装置：松开测试夹具上的固定环，拿下试样压片，将试样放入测试夹具底座内，在试样与测试夹具底座之间垫一片试样垫片，再将试样压片置于试样垫片上并用固定环固定；
5、羊毛毡和摩擦布的装置：松开固定螺丝好固定环，将羊毛毡置于底座上再铺 上摩擦布，在摩擦布上的正中压上2.5KG的压盘，装回固定环并锁紧固定螺丝；
6、装回顶部平板，将荷重轴杆(12KPA)，闯过顶部平板的圆孔；
7、将装有试样的测试夹具面朝下，置于底座夹具上，调整测试夹具圆形凹槽对准荷重轴杆，使得荷重轴杆插入测试夹具的圆形凹槽内；
8、按照标准设定次数，启动开关，开始测试，达到设定的次数后自动停机。
注意事项：
1、摩擦布不能反复使用，每完成一次测试需要更换一块摩擦布；
2、羊毛毡可以反复使用，直至表面有磨损或者已被沾色时才需要更换；
3、鞋垫应该先去布，再进行马丁代尔耐磨测试；
4、测试完成后样品的表面台有磨破、断纱、起毛或者起球严重、磨损严重等异常现象，则判定为不合格。
